襄陽冷庫安裝

利用降溫設施設備達到適宜的濕度和低溫條件的倉庫的建造，將各種冷庫設備設施耗材輔料采購、庫板搭建、內外機

吊裝、鋪設連接管路、管路保溫、排水管安裝、線路架設連接、控制系統的安裝、內外機電源線接線及系統調試的過

程。

冷庫安裝基本流程

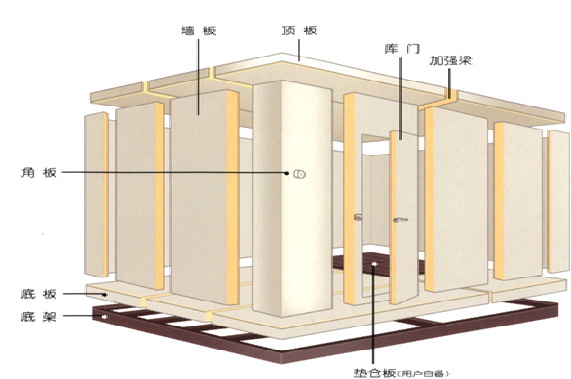

人力組織、機具進場、會審圖紙及技術交底、材料采購進場支托架制作、庫體拼接、隔墻穿孔、排水管線安裝、支托

架安裝、焊接安裝主管線、主管線保溫、分歧管焊接、管線保溫、控制線敷設、室內機組固定及接口、室外機組吊架

固定及接口、管道系統的吹污、試壓、排水管試漏、系統抽真空、系統充氟、試機調試、運行、系統最后整理、驗收

。
冷庫安裝規范

冷庫壓縮機的安裝規范
冷庫中壓縮機離蒸發器越近越是好，這樣不僅易維修，而且散熱較好。安裝早室外要注意防雨，主機位四角需要安放

防震墊片，水平安裝牢固，注意安全不易被人碰著。
1、銅管排放：所有銅管需分別穿保溫管與同方向電線一起用空調扎帶一起包扎好，盡量走直管樣并分段固定，保溫管

與保溫管接頭處用電工膠布密合。
2、散熱器安裝：散熱器安裝位置離主機越近越好，最好在主機偏上位，散熱器安裝位具備最佳散熱環境，吸風口不

能對著其它設備出風口，特別是油性氣體，出風口不能短路及對著別處窗口（特別是居民居住的窗口）和設備，離地

應有2M 高，安裝水平牢固防震。
3、電器導線性能配置：導線線徑達到要求，接頭牢固，需保護穿管則不能省，接電正確。導線進蒸發器接線盒孔，需

硅膠密封，接燈如是 36V 電以上則需接地線，主機電柜內進電需三相五線制，要有可靠接地。
4、制冷系統連接：因主機冷凝器、蒸發器在廠里都經過打壓密封，因此開封時，都應有壓力，可查是否有漏，出廠銅

管應兩頭有封塵措施，施工時也要注意隨時密封，以防水灰塵進入管內，冷凝器→主機→蒸發器，銅管連接以焊接方

法，接口牢固美觀。
5、電線排放：所有電線除用空調扎帶扎好外，需用波紋軟管或走線槽穿管保護，溫度顯示導線盡量不與電線靠在一起

。
6、溫控探頭安裝：探頭與溫度顯示探頭一齊穿入庫內蒸發器回風口，且懸空，化霜溫控也固定在天板上，探頭另穿孔

入庫內蒸發器回風口，探頭插入翅片中（不能靠近電熱管）,溫控及化霜溫控固定在庫內蒸發器后一角，所有接線處密

封。
7、平衡窗安裝：不要裝在顯眼處及出風口立板上，高度為立板上部下來 200MM 開孔。
8、庫板的密封：所有貫穿庫板的部件，庫板與部件縫隙需用密封膠密封。

冷庫蒸發器的安裝規范
1、安裝內容：先把吊裝螺絲孔開好，并開好銅管及電線孔，后二孔要修整以防快口留下隱患，自配排水管的蒸發器背

面與立板定位為 300MM ，蒸發器排水孔與立板預先安好的排水孔位垂直，兩者間高差為 250MM ，如是冷凍庫，排

水管內穿排水電熱絲，排水電熱絲發熱部位，只能伸到庫板內 50MM 處，排水管外部保溫處理，冷藏不需電熱絲，其

它相同。
2、吊裝注意：蒸發器進風口不能對著冷庫庫門，蒸發器最好吊放在冷庫最長端，蒸發器出風口最好不要對著門，（蒸

發器取位居中，以便維修）。
